Підсвічування є одним із ключових компонентів LCD-телевізора. На відміну від OLED-дисплеїв, LCD-панель не може самостійно випромінювати світло, тому їй потрібне джерело світла позаду екрана. Підсвічування проходить крізь пікселі LCD-панелі, завдяки чому зображення стає видимим на екрані.

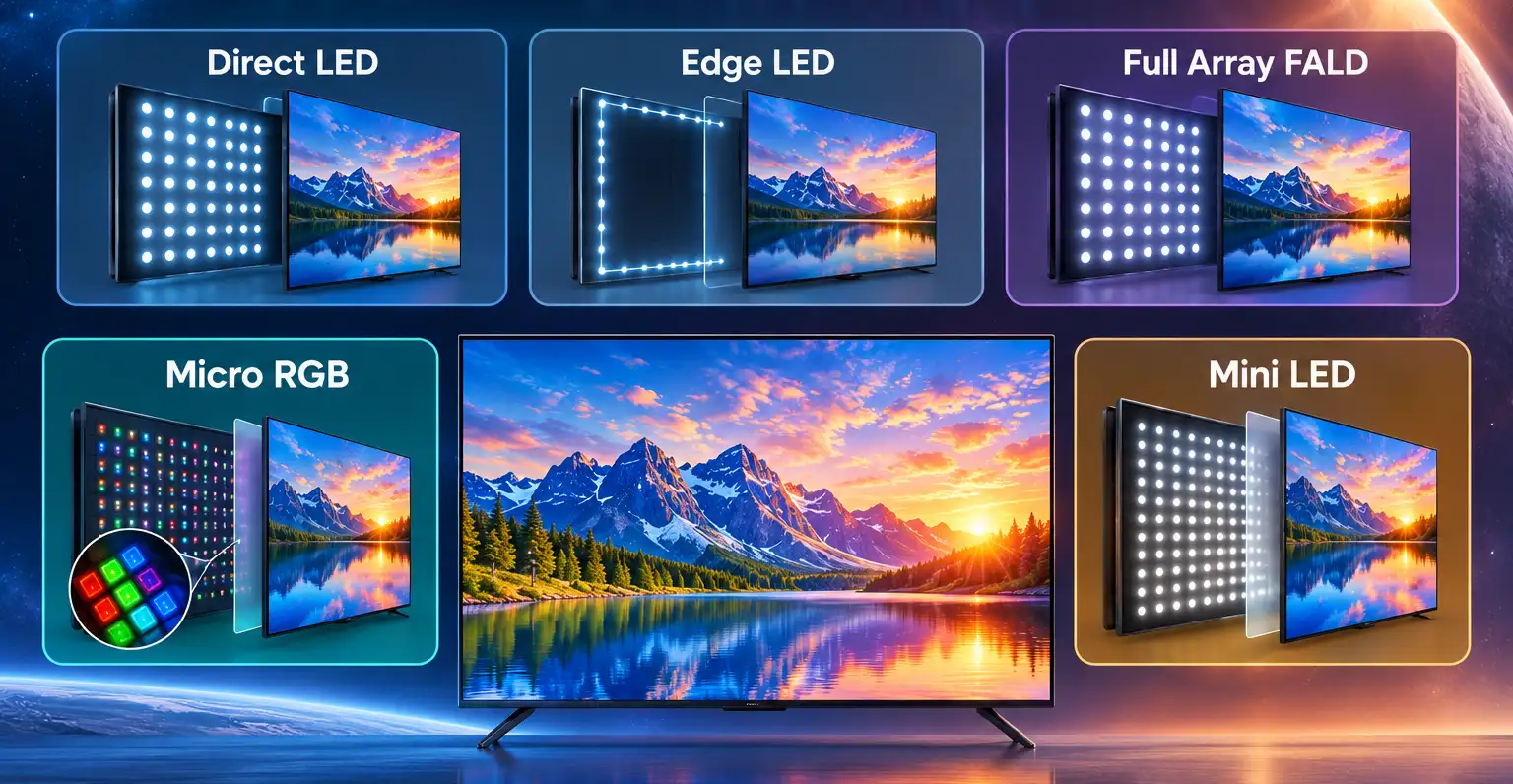

Існує два основні типи LED-підсвічування: Direct LED та Edge LED. З часом виробники розробили безліч варіантів і вдосконалень на основі цих технологій, зокрема FALD, Mini LED, RGB LED і Micro RGB LED.
Виробники телевізорів також запровадили власні маркетингові назви для різних технологій підсвічування, такі як LED Plus і NANO Full LED.

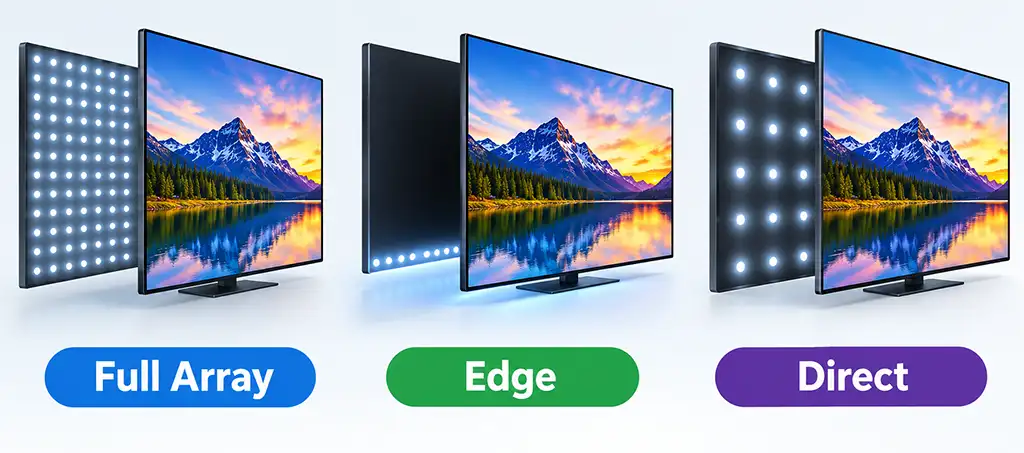

Підсвічування Edge LED
У системі підсвічування Edge LED світлодіоди розташовані вздовж країв екрана, а не по всій площі позаду LCD-панелі. Зазвичай світлодіоди розміщують уздовж нижнього краю екрана. Потім світло розподіляється по всій площі дисплея за допомогою спеціальної світлопровідної відбивної підкладки, яка поширює світло від нижньої частини до верхньої.
Головна перевага такої конструкції полягає в тому, що вона дає змогу виробникам створювати дуже тонкі телевізори. Оскільки світлодіоди, зазвичай розташовані у двох LED-смужках, встановлені вздовж краю дисплея, позаду LCD-панелі потрібно менше місця. Екрани з Edge LED також дешевші у виробництві. Однак вони мають певні недоліки. Практично неможливо реалізувати систему локального затемнення, оскільки один світлодіод освітлює велику ділянку екрана.
Підсвічування Direct LED
У системі підсвічування Direct LED світлодіоди розташовані безпосередньо позаду LCD-панелі. Вони розподілені по всій задній поверхні екрана та спрямовують світло до панелі. Для більш рівномірного розподілу світла можуть використовуватися спеціальні лінзи, а дисплей також має відбивний шар, який допомагає спрямовувати світло до екрана.
Найпростіші системи Direct LED використовують відносно невелику кількість світлодіодів. У таких телевізорах усе підсвічування може працювати як єдина система без окремого керування різними ділянками екрана. Існують також різні варіанти технології Direct LED, зокрема різні способи розташування світлодіодів і різні типи світлодіодів.
Головний недолік полягає в тому, що телевізору потрібно більше місця позаду LCD-панелі для розміщення світлодіодів та оптичних компонентів, які розподіляють світло. У результаті телевізор із Direct LED може бути товщим за модель із підсвічуванням Edge LED. Однак сучасні дисплеї Direct LED можуть бути досить тонкими, оскільки технологія значно розвинулася.
Direct LED іноді скорочено називають DLED. Важливо розуміти, що термін Direct LED описує лише розташування світлодіодів. Він не означає, що телевізор має локальне затемнення або велику кількість зон підсвічування з незалежним керуванням.
Full Array LED
Full Array LED — це вдосконалений варіант підсвічування Direct LED. Замість розміщення світлодіодів лише в окремих ділянках позаду екрана система Full Array розподіляє їх по всій задній поверхні дисплея.
Таке розташування дає змогу виробнику рівномірніше керувати підсвічуванням по всій площі екрана та створює кращу основу для локального затемнення. Розділивши світлодіоди на окремі зони, можна незалежно збільшувати або зменшувати яскравість різних ділянок екрана.
Термін Full Array описує фізичне розташування світлодіодів. Він не вказує, скільки світлодіодів використовується або скільки зон затемнення телевізор може керувати незалежно.
Існують також більш сучасні варіанти підсвічування Full Array, зокрема Mini LED, RGB LED і Micro RGB LED. У них використовуються різні типи та способи розташування світловипромінювальних елементів для покращення керування підсвічуванням і якості зображення.
Тому два телевізори Full Array можуть мати дуже різну якість зображення. В одній моделі може бути відносно мало зон підсвічування, тоді як в іншій — сотні або навіть більше.
Локальне затемнення та зони підсвічування

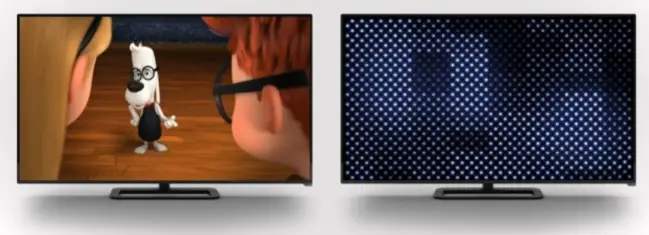

Локальне затемнення дає змогу телевізору незалежно керувати різними ділянками підсвічування. Чим більше зон, якими можна керувати незалежно, тим точніше телевізор може регулювати яскравість у різних частинах зображення.
Наприклад, телевізори з підсвічуванням Edge LED зазвичай мають лише дві зони затемнення, тоді як стандартні телевізори Direct LED можуть мати кілька великих зон, через що важко точно регулювати підсвічування відповідно до зображення на екрані. У результаті в ділянках, які мають бути чорними, може бути помітне світло. Це нормально для LCD-телевізорів.
Загалом, чим більше зон і чим вони менші, тим точніше телевізор може керувати підсвічуванням. Mini LED та подібні технології особливо ефективні в цьому плані, оскільки можуть використовувати дуже велику кількість невеликих зон підсвічування.
Однак сама кількість зон не визначає якість зображення. Важливу роль також відіграє сама LCD-панель. Телевізор із великою кількістю зон затемнення все одно може забезпечувати гірше зображення, ніж високоякісний дисплей топового рівня з меншою кількістю зон.
Варіанти підсвічування Direct LED
Підсвічування Direct LED розвинулося в кілька різних конструкцій. Виробники збільшували кількість світлодіодів, зменшували їхній розмір, змінювали тип світла, яке вони випромінюють, і розробляли різні способи керування підсвічуванням.
Full Array LED використовує світлодіоди, розподілені по всій площі позаду екрана. Це забезпечує рівномірніше підсвічування порівняно з базовою системою з меншою кількістю світлодіодів. Кількість світлодіодів може суттєво відрізнятися залежно від моделі, тому сама назва Full Array не показує, наскільки сучасним є підсвічування.
FALD, або Full Array Local Dimming, розділяє підсвічування Full Array на зони з незалежним керуванням. Телевізор може збільшувати яскравість одних ділянок і зменшувати яскравість інших відповідно до зображення. Більша кількість менших зон зазвичай забезпечує точніше керування підсвічуванням і кращу контрастність.
Dual LED використовує два типи світлодіодів із різною колірною температурою. Один створює тепліше світло, а інший — холодніше. Телевізор регулює співвідношення між ними, щоб змінювати колірну температуру підсвічування. Samsung використовувала назву Dual LED у деяких своїх QLED-телевізорах.
Mini LED використовує значно менші світлодіоди, ніж звичайне LED-підсвічування. Це дає змогу виробникам розміщувати за екраном набагато більше світлодіодів і створювати більшу кількість зон затемнення. Більша кількість зон забезпечує точніше керування світлими та темними ділянками.
RGB LED використовує окремі червоні, зелені та сині світлодіоди замість звичайних білих світлодіодів. Окреме керування трьома кольорами дає підсвічуванню більший контроль над спектром світла та може допомогти розширити колірний діапазон дисплея.
RGB Mini LED поєднує RGB-світлодіоди з технологією Mini LED. Менші світлодіоди дають змогу створити щільне підсвічування з великою кількістю зон, якими можна керувати окремо, тоді як RGB-джерела світла забезпечують додатковий контроль над кольором підсвічування.
Виробники також використовують власні назви для певних систем підсвічування. Це маркетингові назви, а не окремі типи підсвічування.
Samsung Direct Full Array — маркетингова назва Samsung для підсвічування Full Array. Samsung використовувала такі назви, як Direct Full Array 8×3 і Direct Full Array 16×3, для різних моделей телевізорів.
Samsung Quantum Matrix — маркетингова назва Samsung для підсвічування Mini LED із локальним затемненням. Quantum Matrix Pro — більш сучасна версія цієї системи, яка використовується в деяких моделях телевізорів Samsung.
Sony XR Backlight Master Drive — маркетингова назва Sony для системи керування підсвічуванням Mini LED. Вона використовується разом із Mini LED та локальним затемненням у деяких телевізорах Sony.
LG Full Array Dimming — маркетингова назва LG для системи локального затемнення Full Array. Вона означає підсвічування зі світлодіодами, розподіленими по задній поверхні екрана та керованими окремими ділянками.
LED Plus — ще одна маркетингова назва, яку окремі виробники використовують для певних систем LED-підсвічування. Конкретна реалізація може відрізнятися залежно від виробника та покоління телевізорів.
NANO Full LED — також маркетингова назва, пов’язана з підсвічуванням Full Array. Вона означає, що світлодіоди розподілені позаду екрана, а не розташовані лише навколо його країв. NANO Full LED не слід плутати з NanoCell, яка є окремою технологією дисплеїв LG.
| Підсвічування або назва | Що описує | Основна характеристика |
|---|---|---|
| Full Array LED | Світлодіоди, розподілені по задній поверхні екрана | Рівномірніше розподілення підсвічування |
| FALD | Full Array з незалежно керованими зонами | Локальне затемнення та покращена контрастність |
| Dual LED | Два типи світлодіодів із різною колірною температурою | Керування колірною температурою підсвічування |
| Mini LED | Менші світлодіоди, що використовуються у великій кількості | Більше світлодіодів і більше зон затемнення |
| RGB LED | Червоні, зелені та сині джерела світла | Кращий контроль спектра підсвічування |
| RGB Mini LED | RGB-джерела світла в поєднанні з Mini LED | Точніше керування яскравістю та кольором |
| Samsung Direct Full Array | Маркетингова назва Samsung | Підсвічування Full Array |
| Samsung Quantum Matrix | Маркетингова назва Samsung | Mini LED із локальним затемненням |
| Sony XR Backlight Master Drive | Маркетингова назва Sony | Керування підсвічуванням Mini LED |
| LG Full Array Dimming | Маркетингова назва LG | Локальне затемнення Full Array |
| LED Plus | Маркетингова назва виробника | Додаткове керування підсвічуванням |
| NANO Full LED | Маркетингова назва виробника | Підсвічування Full Array |
