Сучасні телевізори мають кілька типів портів для підключення зовнішніх пристроїв. HDMI є найважливішим роз’ємом, але телевізори також можуть мати USB, Ethernet, оптичний аудіовихід, антений та супутниковий входи. Старіші моделі можуть мати компонентні, композитні або SCART-роз’єми.
Кількість і тип портів залежать від моделі. Деякі роз’єми переважно зустрічаються у старих телевізорах, тоді як HDMI, USB і мережеві підключення є стандартними для більшості сучасних телевізорів.

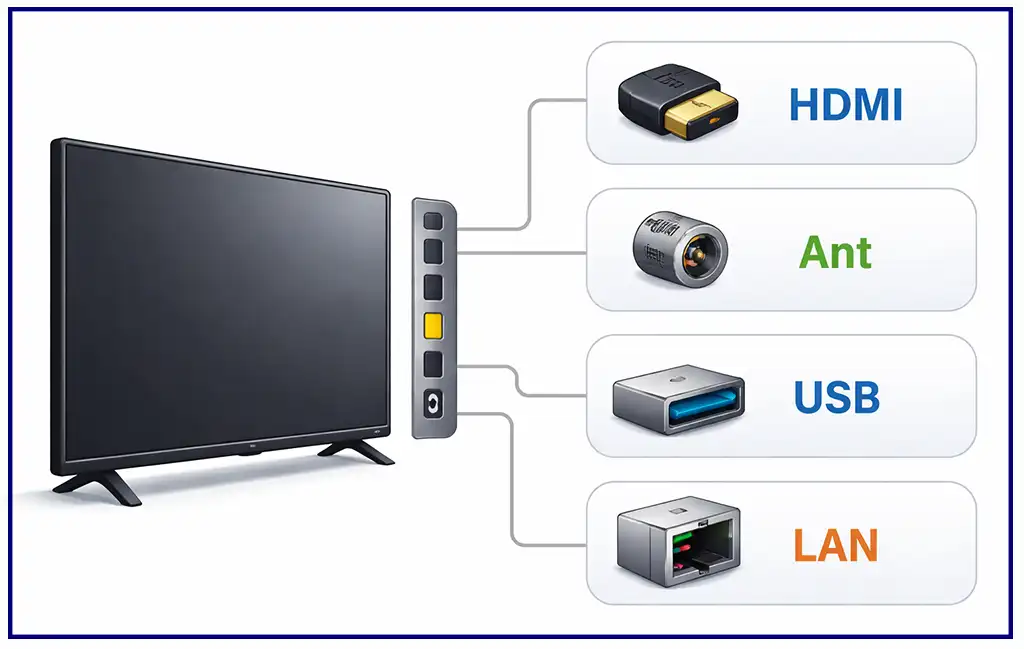

Короткий огляд портів і роз’ємів телевізора
| Порт | Основне призначення | Тип сигналу | Використання в сучасних телевізорах |
|---|---|---|---|
| HDMI | Відео та аудіо | Цифровий | Дуже поширений |
| USB | Зберігання даних і периферійні пристрої | Цифровий | Дуже поширений |
| Ethernet (LAN) | Інтернет і домашня мережа | Цифровий | Поширений |
| Optical (S/PDIF) | Зовнішній звук | Цифровий | Поширений |
| ANT IN | Антена або кабельне телебачення | RF | Поширений |
| SAT | Супутникове телебачення | RF | Є в деяких моделях |
| Component (Y/Pb/Pr) | Старі відеопристрої | Аналоговий | Рідкісний |
| Composite (AV/RCA) | Старі відео- та аудіопристрої | Аналоговий | Рідкісний |
| SCART | Старе європейське обладнання | Аналоговий | Застарілий |
| IR Out | Керування зовнішніми пристроями за допомогою інфрачервоного сигналу | Інфрачервоний | Рідкісний |
Вибір підключення залежить від пристрою. Для ігрової консолі або Blu-ray-програвача зазвичай використовується HDMI, для саундбара — HDMI ARC/eARC, а для стабільного дротового мережевого підключення — Ethernet.
HDMI
HDMI (High-Definition Multimedia Interface) є основним роз’ємом для передачі цифрового відео та аудіо до телевізора або з нього. Він використовується для ігрових консолей, потокових пристроїв, Blu-ray-програвачів, комп’ютерів, AV-ресиверів і саундбарів.
Один кабель може передавати як відео, так і звук, тому HDMI зручніший за старі аналогові підключення.
Можливості HDMI залежать від стандарту та його реалізації в конкретному пристрої. Наявність порту HDMI 2.1 не означає автоматичної підтримки всіх функцій HDMI 2.1.
Версії HDMI
| Версія HDMI | Типові можливості |
|---|---|
| HDMI 1.3 | Вища пропускна здатність і підтримка багатоканального аудіо |
| HDMI 1.4 | Відео 4K до 30 Гц, 3D, ARC |
| HDMI 2.0 | Відео 4K до 60 Гц |
| HDMI 2.0a | Додано підтримку HDR |
| HDMI 2.0b | Додано підтримку HLG |
| HDMI 2.1 | Вища пропускна здатність і такі функції, як 4K до 120 Гц на сумісному обладнанні |
Максимальна роздільна здатність і частота оновлення залежать не лише від версії HDMI. Телевізор, джерело сигналу, кабель і конкретний HDMI-порт повинні підтримувати відповідний режим.
Наприклад, для використання 4K при 120 Гц із PS5 або Xbox Series X|S телевізор і підключення повинні підтримувати цю функцію. Не всі HDMI-порти телевізора обов’язково мають однакові можливості.
HDMI ARC та eARC
Деякі HDMI-порти підтримують ARC (Audio Return Channel), що дозволяє телевізору передавати звук назад через HDMI до сумісного саундбара або AV-ресивера.
eARC — новіша технологія з більшою пропускною здатністю, яка підтримує аудіоформати вищої якості.
| Функція | HDMI ARC | HDMI eARC |
|---|---|---|
| Передача звуку з телевізора на саундбар | Так | Так |
| Використовує HDMI-кабель | Так | Так |
| Аудіо з високою пропускною здатністю | Обмежено | Так |
| Багатоканальне аудіо без втрат | Обмежено | Так |
| Підходить для сучасного домашнього кінотеатру | Так | Кращий варіант |
Якщо телевізор і саундбар підтримують eARC, зазвичай краще використовувати HDMI eARC. На телевізорі порт може бути позначений як HDMI ARC/eARC.
USB
Порти USB використовуються для підключення накопичувачів і деяких периферійних пристроїв.
- Відтворення фотографій, музики та відео з USB-накопичувача
- Запис телепрограм
- Підключення клавіатури та миші
- Живлення невеликих зовнішніх пристроїв
- Підключення сумісних камер і аксесуарів
Телевізори можуть мати USB 2.0 або швидші версії USB. USB 2.0 підтримує швидкість до 480 Мбіт/с, тоді як USB 3.x може бути значно швидшим.
Фактичні функції залежать від програмного забезпечення телевізора. Наявність USB-порту не означає автоматичної підтримки будь-якого USB-пристрою або формату файлів.
Ethernet (LAN)
Ethernet використовується для підключення телевізора до маршрутизатора або домашньої мережі за допомогою мережевого кабелю.
Він корисний, якщо телевізор розташований далеко від Wi-Fi-маршрутизатора, бездротовий сигнал слабкий або мережа Wi-Fi перевантажена. Ethernet також підходить, коли стабільність з’єднання важливіша за зручність бездротового підключення.
Ethernet не обов’язково повільніший за Wi-Fi. Швидкість залежить від мережевого обладнання телевізора, маршрутизатора та інтернет-з’єднання. Деякі телевізори мають Fast Ethernet, інші — Gigabit Ethernet.
Для потокового відео обох типів підключення може бути достатньо, але дротове з’єднання може бути стабільнішим у складних умовах бездротової мережі.
Оптичний аудіовихід (S/PDIF)
Оптичний S/PDIF/TOSLINK передає цифровий звук із телевізора на саундбар, AV-ресивер або інший аудіопристрій.
Він корисний, якщо зовнішній аудіопристрій не має HDMI ARC/eARC.
Оптичне підключення підтримує стереозвук і деякі стиснені багатоканальні аудіоформати, але має обмежену пропускну здатність порівняно з HDMI eARC. Тому воно не підходить для всіх сучасних форматів домашнього кінотеатру.
Якщо телевізор і аудіопристрій підтримують HDMI eARC, HDMI зазвичай є функціональнішим варіантом.
Антенний вхід (ANT IN)
ANT IN використовується для підключення телевізора до антени або, залежно від країни та системи, до кабельного телебачення.
Зазвичай це коаксіальний RF-роз’єм із позначенням ANT IN, RF IN або аналогічним.
Вбудований тюнер визначає, які стандарти мовлення підтримує телевізор. Залежно від моделі та ринку можуть підтримуватися ефірне, кабельне та інші види мовлення.
Хоча багато користувачів використовують потокові сервіси, антенний вхід залишається важливим.
Супутниковий вхід (SAT)
Деякі телевізори, особливо в Європі та інших регіонах, де поширене супутникове телебачення, мають окремий вхід SAT IN.
Сумісний телевізор із вбудованим супутниковим тюнером може безпосередньо приймати супутникове мовлення із супутникової антени.
Наявність лише антенного входу не означає підтримку супутникового прийому. Окремий вхід SAT зазвичай вказує на наявність у телевізорі апаратного забезпечення для прийому супутникового сигналу.
Компонентне відео (Y/Pb/Pr)
Компонентне відео — це старе аналогове відеопідключення, яке використовує три окремі сигнали:
- Y — яскравість і синхронізація
- Pb — різниця синього кольору
- Pr — різниця червоного кольору
Роз’єми зазвичай мають зелений, синій і червоний колір.
Компонентне відео забезпечувало кращу якість зображення, ніж композитне підключення. Воно використовувалося з DVD-програвачами, ігровими консолями та іншим старим відеообладнанням.
Воно не передає звук, тому для лівого та правого аудіоканалів потрібні окремі підключення.
Сьогодні цей тип підключення здебільшого зник і використовується переважно для старого обладнання.
Композитне відео та RCA
Композитне підключення — це старий аналоговий стандарт. Жовтий RCA-роз’єм використовується для відео, а червоний і білий RCA-роз’єми — відповідно для правого та лівого стереоканалів.
Інформація про зображення об’єднана в один сигнал, тому якість зображення нижча, ніж у компонентного відео та HDMI.
Такий роз’єм досі можна зустріти на деяких старих або недорогих телевізорах. На деяких сучасних телевізорах він може бути доступний через спеціальний адаптер для AV-входу.
SCART
SCART був широко поширений у Європі до появи HDMI.
Він може передавати аналогове відео та аудіо, включно з композитним і RGB-сигналами.
SCART використовувався з відеомагнітофонами, DVD-програвачами, цифровими телевізійними приставками та старими ігровими консолями.
Сьогодні SCART є застарілим і рідкісним. Для підключення старого обладнання до сучасного телевізора може знадобитися конвертер.
RGB-підключення
RGB означає передачу відео з окремими компонентами червоного, зеленого та синього кольорів.
RGB може означати різні фізичні інтерфейси, тому не слід автоматично плутати його з трьома RCA-роз’ємами компонентного відео. Старі електронні пристрої могли передавати RGB через SCART або інші роз’єми.
Сучасні телевізори зазвичай використовують цифровий HDMI замість аналогового RGB.
IR Out
Інфрачервоний вихід використовується з деякими зовнішніми IR-адаптерами та системами керування.
Він може дозволяти телевізору керувати сумісним зовнішнім обладнанням за допомогою інфрачервоних сигналів. Найчастіше зустрічається у старих або спеціалізованих телевізорах.
Сучасні телевізори дедалі частіше використовують HDMI-CEC, Bluetooth і керування через мережу, тому окремий порт IR Out зустрічається досить рідко.
Який порт телевізора використовувати?
| Пристрій | Рекомендоване підключення |
|---|---|
| PlayStation 5 / Xbox Series X|S | HDMI, бажано порт із необхідними функціями HDMI 2.1 |
| Blu-ray-програвач | HDMI |
| Потоковий адаптер/пристрій | HDMI |
| ПК/ноутбук | HDMI |
| Саундбар | HDMI eARC або ARC |
| AV-ресивер | HDMI |
| USB-флешка | USB |
| Дротовий інтернет | Ethernet |
| Інтернет через Wi-Fi | Вбудований Wi-Fi |
| Антена | ANT IN |
| Супутникова антена | SAT IN, якщо підтримується |
| Старий DVD-програвач | HDMI, якщо доступний; в іншому разі компонентне або композитне підключення |
| Відеомагнітофон | Композитне або SCART на старих телевізорах; для сучасних телевізорів може знадобитися конвертер |
Для більшості сучасних пристроїв HDMI є першим вибором. HDMI дозволяє передавати цифрове відео та звук через один кабель, тому це один із найзручніших способів підключення.
