У сучасному світі Інтернет став невід’ємною частиною повсякденного життя. Незважаючи на широке поширення Wi-Fi, дротові Ethernet-з’єднання все ще популярні, оскільки забезпечують більш стабільну і швидку передачу даних, а в більшості випадків маршрутизатори потрібно підключати за допомогою Ethernet-кабелю, оскільки оптичних маршрутизаторів не так багато.
При виборі кабелю важливо враховувати не тільки ціну, але й якість. Надійний кабель служить довше, зменшує ймовірність несправностей і виключає необхідність частої заміни.
Розуміння категорій кабелів Ethernet
Кабелі відрізняються швидкістю передачі даних, що визначає їх категорію. Всі нові версії сумісні з попередніми, а структура кабелю — вісім проводів з можливим екрануванням — залишається в основному незмінною.

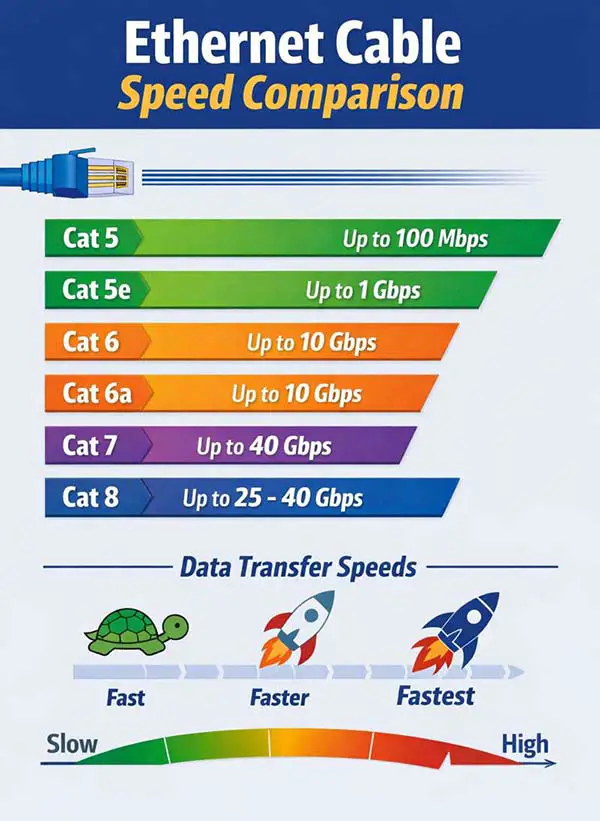

Для домашнього використання зазвичай достатньо кабелів Cat 5e або Cat 6. Cat 5e підтримує швидкість до 1 Гбіт/с, а Cat 6 може обробляти до 10 Гбіт/с на коротких відстанях. Більш високі стандарти, такі як Cat 6a, Cat 7, Cat 7a та Cat 8, призначені для професійного використання — серверів, офісів та підприємств, які потребують високої пропускної здатності та мінімальних перешкод.
Ключові відмінності між категоріями
Зі збільшенням категорії покращується не тільки пропускна здатність, але й захист від перешкод. Нові кабелі часто мають екранування для кожної пари проводів і загальну захисну оплетку. Це особливо важливо в середовищах з високим електромагнітним шумом. Точність скручування проводів також збільшується, що допомагає підтримувати якість сигналу.
Матеріали та товщина оболонки також різняться: сучасні кабелі виготовляються з міцних матеріалів і можуть бути менш гнучкими, але більш довговічними. Більшість кабелів використовують стандартні роз’єми RJ45, але деякі версії (наприклад, Cat 7 і вище) можуть вимагати спеціальних роз’ємів, що слід враховувати при покупці.
Категорії CAT 5, CAT 5e, CAT 6, CAT 6a
Для кабелів цих категорій використовується стандартний роз’єм RJ45. Він однаковий для кабелів CAT5, CAT5e, CAT6 і CAT6a і зазвичай є стандартним неекранованим роз’ємом.
Зовнішня оболонка захищає кабель від механічних пошкоджень і виконує функцію примітивного екрану в кабелях цієї категорії. Зазвичай вона виготовляється з фольги.

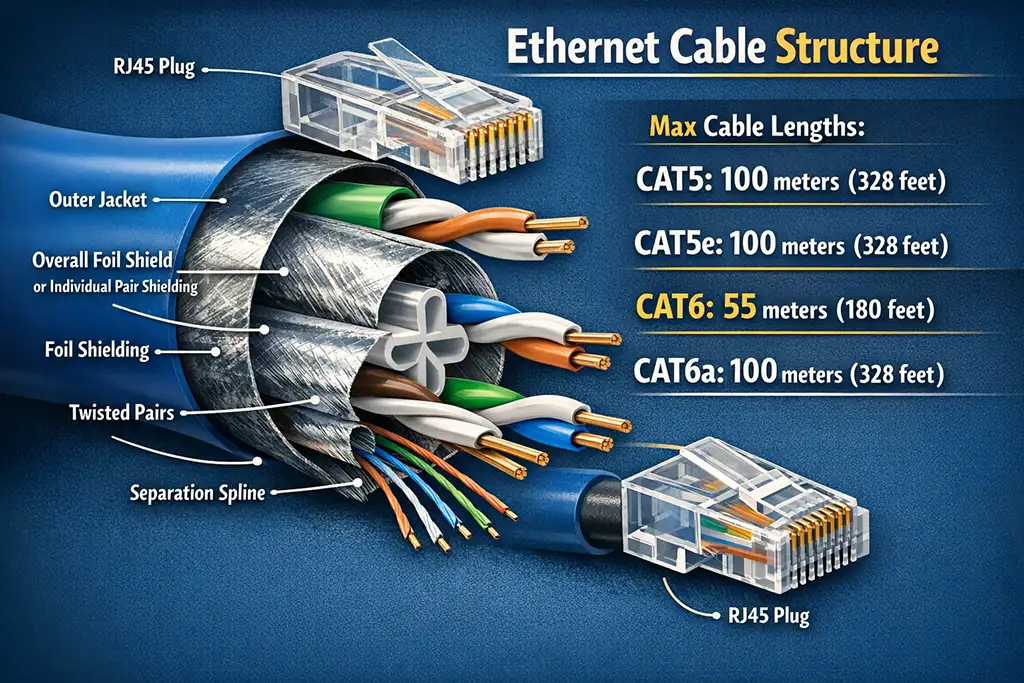

Екранування показано на зображенні в обох можливих формах. Один варіант — загальний фольгований екран, який являє собою загальний шар фольги навколо всіх скручених пар (F/UTP, S/FTP). Така конструкція типова для низькошвидкісних кабелів категорій 5 і 5e. Інший варіант — індивідуальний екран пар, де кожна скручена пара має власний екран (S/FTP, F/FTP). Зазвичай це реалізовано в кабелях категорії 6.
Всередині кабелю завжди є чотири скручені пари мідних провідників, але в категорії 5 використовуються тільки дві пари, що забезпечує швидкість 100 Мбіт/с. У категоріях 5e і 6 використовуються всі чотири пари. На практиці для промисловості не є ефективним виробництво кабелів Ethernet тільки з двома парами для категорії 5, оскільки низький попит і перехід на більш високі швидкості роблять універсальні чотирипарові кабелі більш практичними.
Скручування пар зменшує електромагнітні перешкоди. Кабелі CAT6 і CAT6a мають менший крок скручування, що означає, що пари скручені щільніше, ніж у CAT5 і CAT5e. Крім того, тоді як CAT5 і CAT5e не висувають суворих вимог до внутрішнього розташування пар проводів, CAT6 і CAT6a використовують пластиковий сепаратор, який фіксує пари на місці і запобігає їх переплетення всередині кабелю, що зменшує перешкоди.
Максимальна довжина кабелю становить 100 метрів (328 футів) для CAT5 і CAT5e. Для CAT6 максимальна довжина становить 55 метрів (180 футів) при роботі на швидкості 10 Гбіт/с, а при 1 Гбіт/с вона може досягати 100 метрів. CAT6a підтримує швидкість 10 Гбіт/с на відстані 100 метрів (328 футів). Залежно від якості кабелю, ці кабелі можуть також працювати на більших відстанях, але зазначені значення є базовими технічними характеристиками.
CAT5 — 100 метрів (328 футів)
CAT5e — 100 метрів (328 футів)
CAT6 — 55 метрів (180 футів) при 10 Гбіт/с
(до 100 метрів при 1 Гбіт/с)
CAT6a — 100 метрів (328 футів) при 10 Гбіт/с
Категорії CAT 7, CAT 7a, CAT 8, CAT 8.1
Основна увага в цих категоріях приділяється посиленому екрануванню, більш щільній геометрії кабелю та якості провідних жил. У високоякісних кабелях використовуються позолочені провідні жили, що зменшує опір струму.

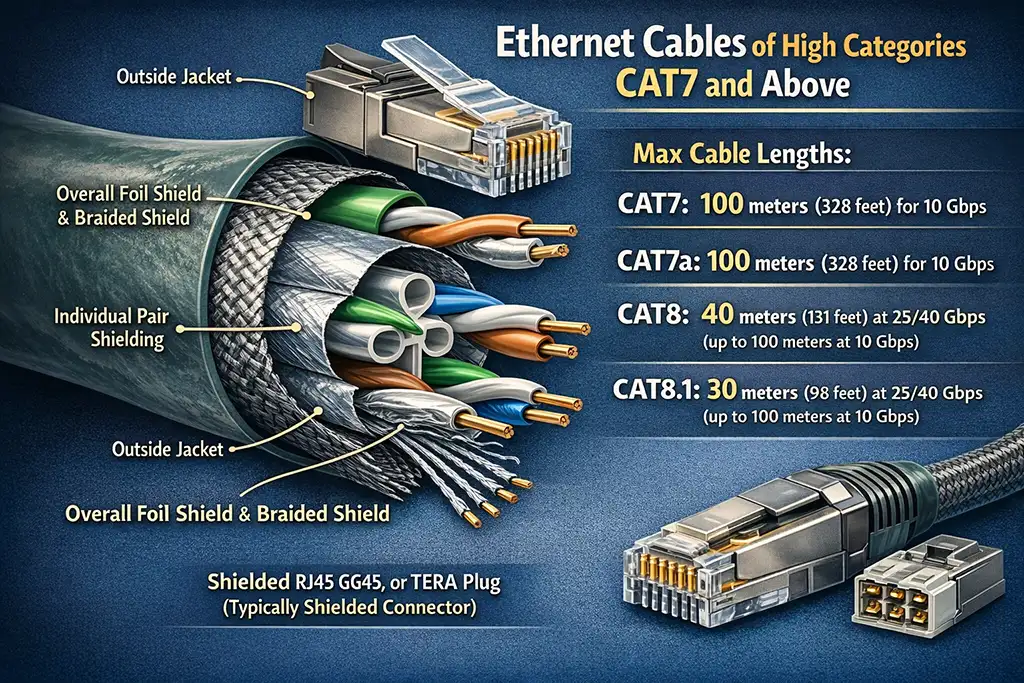

На відміну від кабелів CAT5/5e та більшості кабелів CAT6, у кабелях високого класу завжди використовується повне екранування. Безпосередньо під оболонкою знаходиться комбінація звичайного фольгованого екрану та плетеного екрану, які разом захищають сигнал від зовнішніх електромагнітних перешкод та значно зменшують сторонні перехресні перешкоди.
Всі чотири скручені пари знаходяться всередині кабелю, і кожна пара має свій індивідуальний фольгований екран. Така конструкція є обов’язковою для CAT7, CAT7a та CAT8 і є однією з головних причин, чому ці кабелі можуть працювати на значно вищих частотах. Самі скручені пари мають дуже щільний крок скручування і утримуються у фіксованому положенні.

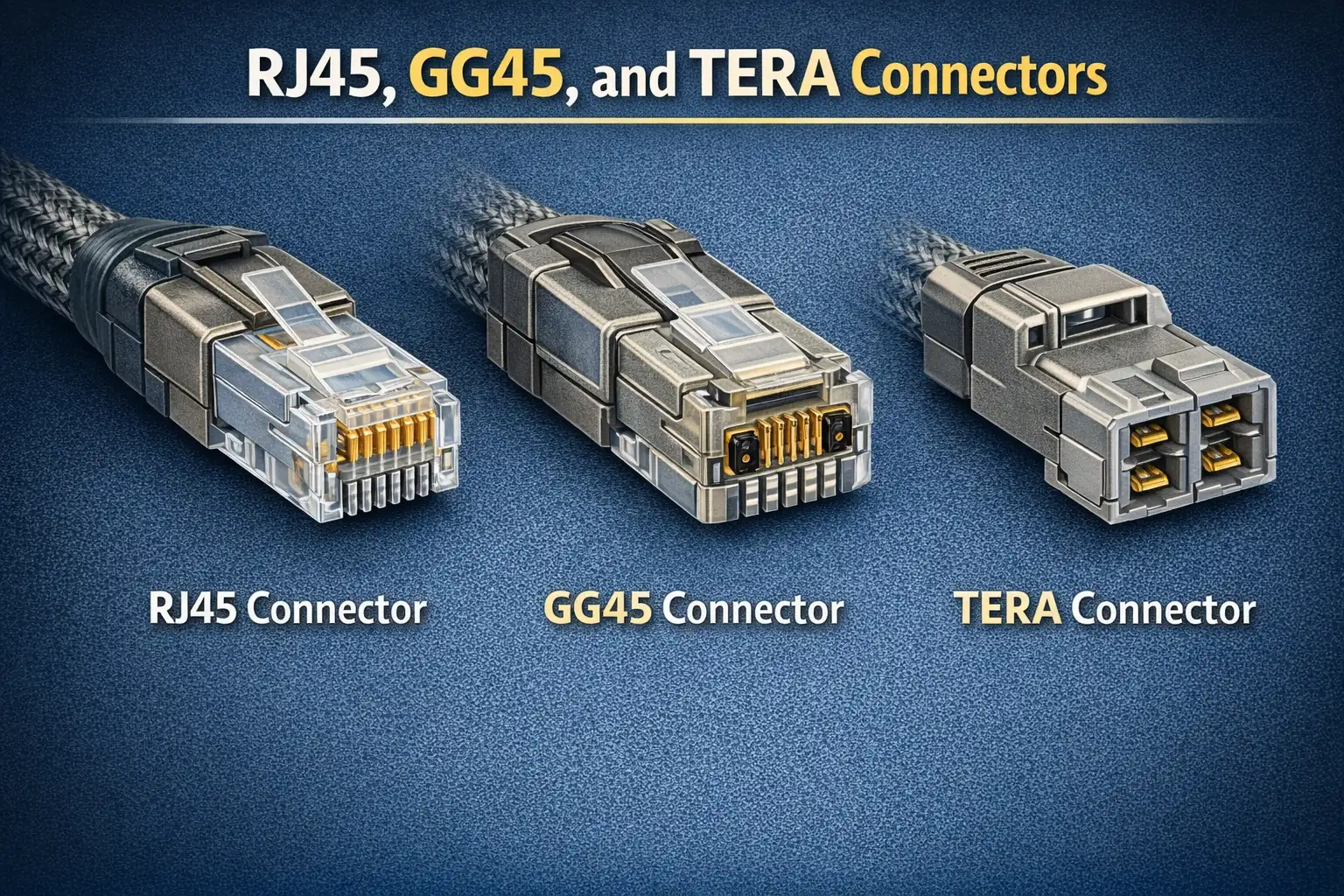

З кабелями цієї категорії необхідно використовувати екрановані роз’єми. Залежно від стандарту та застосування, це можуть бути екрановані роз’єми RJ45, GG45 або TERA. На цих частотах дуже важлива безперервність екранування між кабелем і роз’ємом, тому не слід використовувати неекрановані роз’єми.
Максимальна підтримувана довжина кабелю. CAT7 і CAT7a підтримують швидкість передачі даних до 10 Гбіт/с на стандартній відстані Ethernet 100 метрів. Кабелі CAT8 в першу чергу призначені для центрів обробки даних і підтримують швидкість 25 або 40 Гбіт/с на коротших відстанях, зазвичай до 30-40 метрів, зберігаючи при цьому здатність передавати дані зі швидкістю 10 Гбіт/с на більших відстанях.
Як вибрати правильний кабель
Головне — не піддаватися маркетинговим хитрощам. Справжні кабелі високої категорії коштують дорого, і навряд чи можна знайти якісний Cat 7 або Cat 8 за ціною нижче 10 доларів. Для домашнього використання такі кабелі зазвичай не потрібні — Cat 6 пропонує чудовий баланс ціни та продуктивності, задовольняючи більшість потреб. Вибирайте кабель відповідно до можливостей ваших пристроїв. Наприклад, якщо ваш телевізор підтримує лише 100 Мбіт/с, дорожчий кабель не збільшить його швидкість. Але якщо у вас є маршрутизатори з гігабітними портами або ви плануєте підвищити швидкість інтернету, розгляньте можливість переходу на Cat 6.
Якщо ваша поточна мережа складається зі старих пристроїв, заміна кабелів не принесе користі. Але під час оновлення інфраструктури або планування підключення більш сучасного обладнання, інвестиції в нові кабелі мають сенс. Це не тільки збільшить швидкість, але й забезпечить стабільну роботу в майбутньому. Вибір кабелю Ethernet повинен базуватися на реальних потребах. Для більшості домашніх мереж Cat 6 є оптимальним вибором — він пропонує високу швидкість, надійність і залишається доступним за ціною.
